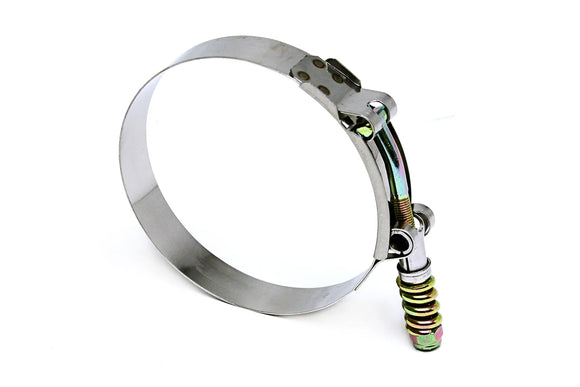

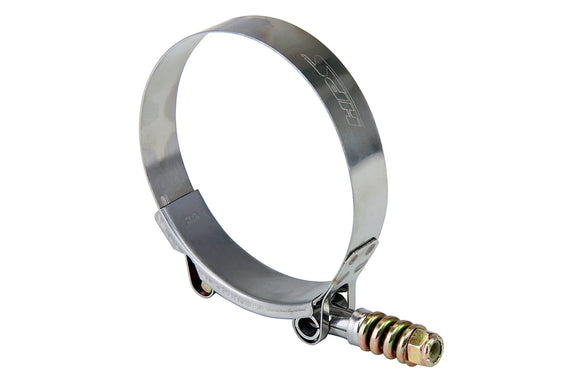

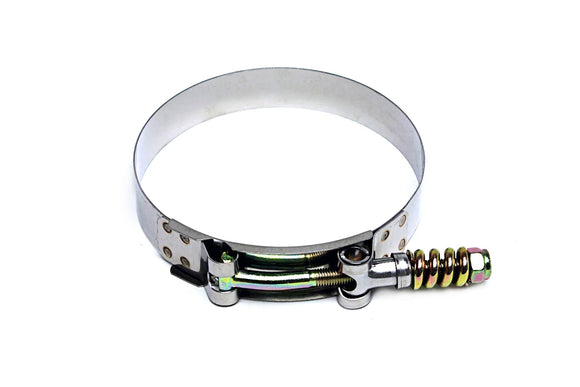

HPS ステンレス スプリング Tボルトクランプ

HPS ステンレス スプリングロード Tボルトホースクランプ

■ 製品概要

HPS スプリングロード Tボルトホースクランプは、高強度な固定力と360度のシール性を備えた高性能ホースクランプです。スプリング機構により、温度変化や圧力変動によるホースの膨張・収縮に追従し、安定した締付力を維持します。

• スプリング機構により締付力を安定化
• 高圧・高ブースト環境に対応
• 360度の均一なシール性
• 再使用可能な高耐久設計
• フローティングブリッジとロールドエッジにより、シリコンホースへのダメージを抑制
• ナイロンインサート付きロックナットにより緩みを防止

■ 主な用途

• チャージエアクーラー（CAC）システム
• ターボ / スーパーチャージャー配管
• インタークーラー配管
• トラック / 大型車両 / 産業機械
• マリン用途 / 高圧ホース接続
• モータースポーツ / 高負荷エンジンルーム用途

■ 技術仕様

• 製品タイプ：スプリングロード Tボルトホースクランプ
• バンド材質：300シリーズ ステンレススチール
• ボルト / ナット / スプリング：亜鉛メッキ仕様
• バンド幅：約19mm（3/4インチ）
• ナットサイズ：7/16インチ ナイロンインサート付きロックナット
• 規格：SAE J1508相当または同等以上
• 最大締付トルク：75 in-lbs

■ サイズの選び方

HPS製以外のホースやパイプに使用する場合は、取付後のホース外径またはパイプ外径を測定し、その外径がクランプの対応径範囲内に入るサイズを選択してください。

HPSシリコンホースに使用する場合は、サイズ表の「適合ホース内径」を参考にしてください。ただし、クランプ選定の基本はホース内径ではなく、実際のホース外径です。

■ 選定例

ホースまたはパイプの外径が54mmの場合、対応径51–59mmのサイズを選択します。HPSホース内径54mm用のクランプサイズとは異なる場合があるため、必ず外径を基準に選定してください。

■ 注意事項

※ クランプサイズは、ホース内径ではなく実際の外径を基準に選定してください。
※ ホースの肉厚により必要なクランプサイズが変わります。
※ 締めすぎはホースや配管を傷める原因となるため、適正トルクで締め付けてください。
※ 取付には7/16インチのソケットレンチを使用してください。

サイズチャート

※ クランプサイズはホース外径を基準に選定してください。
※ 適合ホース内径はHPSシリコンホース使用時の参考値です。
